پخ زن ورق ونباخ WBM.80V
6,800,000,000 ریال

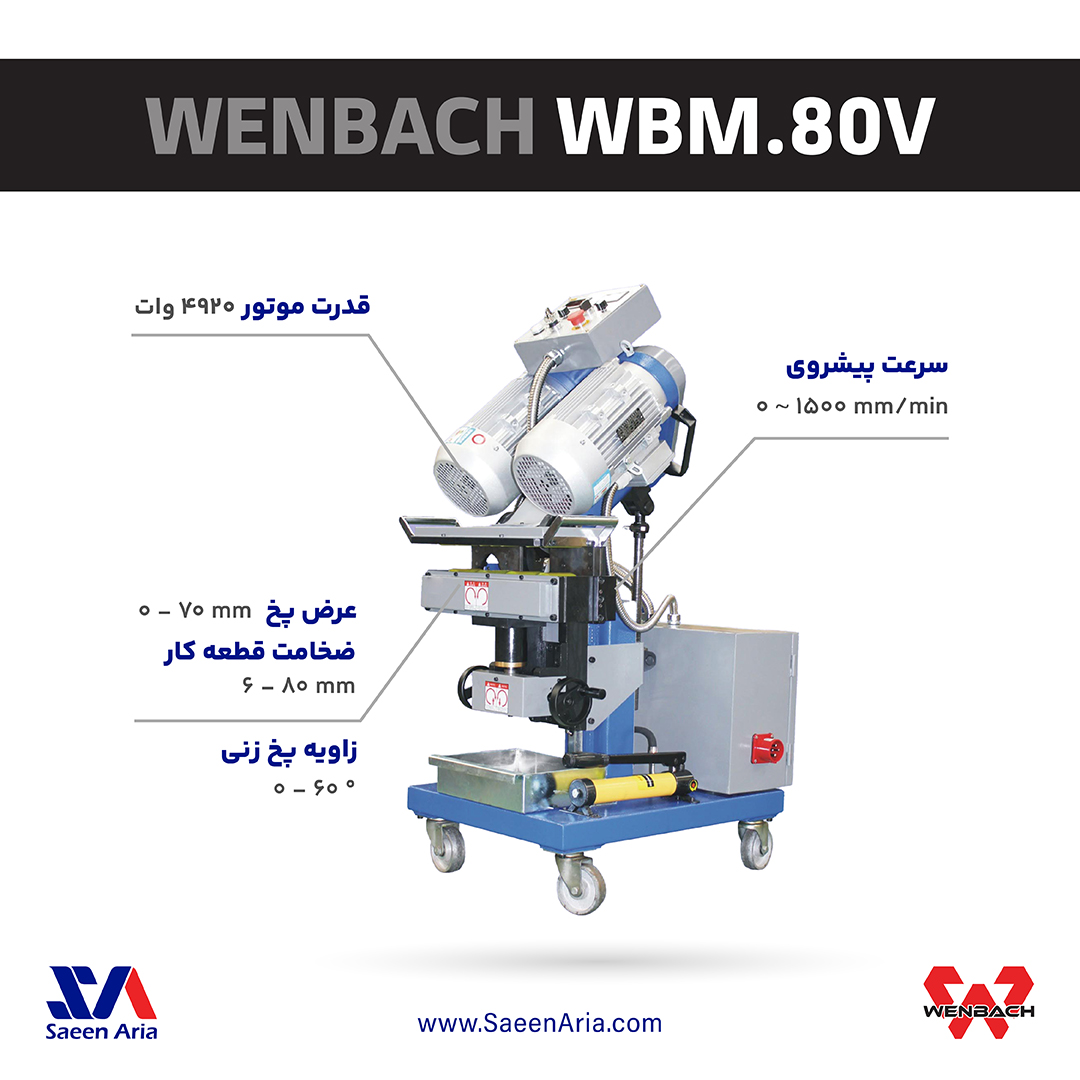

دستگاه پخ زن ورق ونباخ مدل WBM.80V
دستگاه پخ زن ونباخ WBM.80V با تکیه بر روش براده‌برداری طراحی شده است و به منظور ایجاد پخ مناسب برای جوشکاری، از ابزار براده‌برداری دقیق بهره می‌برد. در این فرآیند، ابزار براده‌بردار با زاویه مورد نیاز، لبه‌های ورق فلزی را پخ زنی می‌کند تا سطحی ایده‌آل برای اتصال جوشی به دست آید. این روش، یک فرآیند پخ سرد به‌شمار می‌رود که از ایجاد هرگونه لایه اکسیدی روی سطح ورق در ناحیه شیار جلوگیری می‌کند.
پخ زن ونباخ WBM.80V برای انواع فلزات از جمله فولاد کربنی، فولاد ضد زنگ، آلیاژهای آلومینیوم و دیگر مواد فلزی صنعتی مناسب است. پس از ایجاد پخ، سطح آماده‌ی جوشکاری است و نیازی به پلیسه‌گیری یا پرداخت ثانویه ندارد. این دستگاه همچنین قابلیت حرکت خودکار در امتداد لبه‌های ورق را دارد که موجب افزایش دقت و یکنواختی در عملکرد می‌شود. از دیگر مزایای این پخ زن می‌توان به راهبری ساده، بهره‌وری بالا، دوست‌دار محیط زیست بودن و عدم ایجاد آلودگی اشاره کرد.
درخواست تماس تلفنی
پخ زن ونباخ WBM.80V از نظر مشخصات فنی، به‌گونه‌ای طراحی شده که پاسخگوی نیازهای حرفه‌ای در محیط‌های صنعتی باشد. این دستگاه با منبع تغذیه‌ی سه‌فاز ۳۸۰ ولت و فرکانس ۵۰ هرتز کار می‌کند و توان کلی آن ۴۵۲۰ وات است، که قدرت لازم برای انجام مداوم عملیات پخ زنی را فراهم می‌سازد. سرعت چرخش اسپیندل دستگاه ۱۰۵۰ دور در دقیقه است و با بهره‌گیری از سیستم پیشروی قابل تنظیم، می‌توان سرعت حرکت دستگاه را در بازه ۰ تا ۱۵۰۰ میلی‌متر بر دقیقه تنظیم کرد.
این پخ زن قادر است ورق‌هایی با ضخامت ۶ تا ۶۰ میلی‌متر را به‌راحتی مهار کند و برای عملکرد دقیق خود، نیاز به قطعه‌کاری با حداقل عرض بیش از ۸۰ میلی‌متر و طول بیش از ۳۰۰ میلی‌متر دارد. عرض شیار ایجادشده در یک مرحله بین ۰ تا ۲۰ میلی‌متر قابل تنظیم است، در حالی که در حالت کلی، عرض پخ می‌تواند به ۶۰ میلی‌متر نیز برسد که برای انواع اتصالات جوشی صنعتی مناسب است. کارتریج براده برادی پخ زن WBM.80V ونباخ دارای قطر ۶۳ میلی‌متر است و به‌وسیله‌ی شش عدد اینسرت الماسه‌ی قابل تعویض عملیات پخ زنی و براده‌برداری را با دقت بالا انجام می‌دهد. این مجموعه‌ی فنی پیشرفته، در کنار طراحی ایمن و عملکرد قابل اعتماد، پخ زن ونباخ WBM.80V را به یکی از گزینه‌های برتر در صنعت فلزکاری تبدیل کرده است.
| منبع تغذیه | برق سه‌فاز AC 380 ولت با فرکانس 50 هرتز |
| توان کلی | 4920 وات |
| سرعت چرخش محور (Spindle) | 500 تا 1050 دور در دقیقه (پیوسته - قابل تنظیم) |
| سرعت پیشروی | 0 تا 1500 میلی‌متر در دقیقه |
| ضخامت قطعه کار | 6 تا 80 میلی‌متر |
| حداقل عرض قطعه کار | بیشتر از 80 میلی‌متر |
| حداقل طول قطعه کار | بیشتر از 300 میلی‌متر |
| زاویه پخ زنی | 0 تا 60 درجه (پیوسته - قابل تنظیم) |
| عرض پخ یک مرحله‌ای | 20 میلی‌متر |
| حداکثر عرض پخ | 70 میلی‌متر |
| قطر کارتریج | 80 میلی‌متر |
| تعداد اینسرت (الماسه) | 6 عدد / 8 عدد |
| ارتفاع میز کار | 700 تا 760 میلی‌متر |
| ارتفاع پیشنهادی میزکار | 730 میلی‌متر |
| ابعاد میز کار | 800 در 800 میلی‌متر |
| وزن خالص دستگاه | 245 کیلوگرم |
ویژگی‌های فنی پخ زن ونباخ WBM.80V
- حرکت دستگاه به‌صورت خودکار در امتداد لبه ورق برای اجرای عملیات پخ زنی
- چرخ‌های همه جهته برای جابجایی و نگهداری آسان دستگاه
- پخ سرد با استفاده از کارتریج استاندارد و اینسرت‌های کاربیدی، جهت جلوگیری از ایجاد لایه اکسیدی
- دقت بسیار بالا در سطح پخ‌زده با کیفیتی در محدوده R3.2 تا 6.3
- دامنه عملکرد گسترده با امکان تنظیم آسان ضخامت کلمپ و زاویه پخ
- طراحی منحصربه‌فرد با تعبیه گیربکس در قسمت پشتی برای ایمنی بیشتر
- قابلیت اجرای انواع اتصالات پخ مانند V/Y، X/K، U/J، L و همچنین حذف لایه پوشش ورق (Cladding)
- سرعت پخ‌زنی متغیر در بازه ۰.۴ تا ۱.۲ متر بر دقیقه
