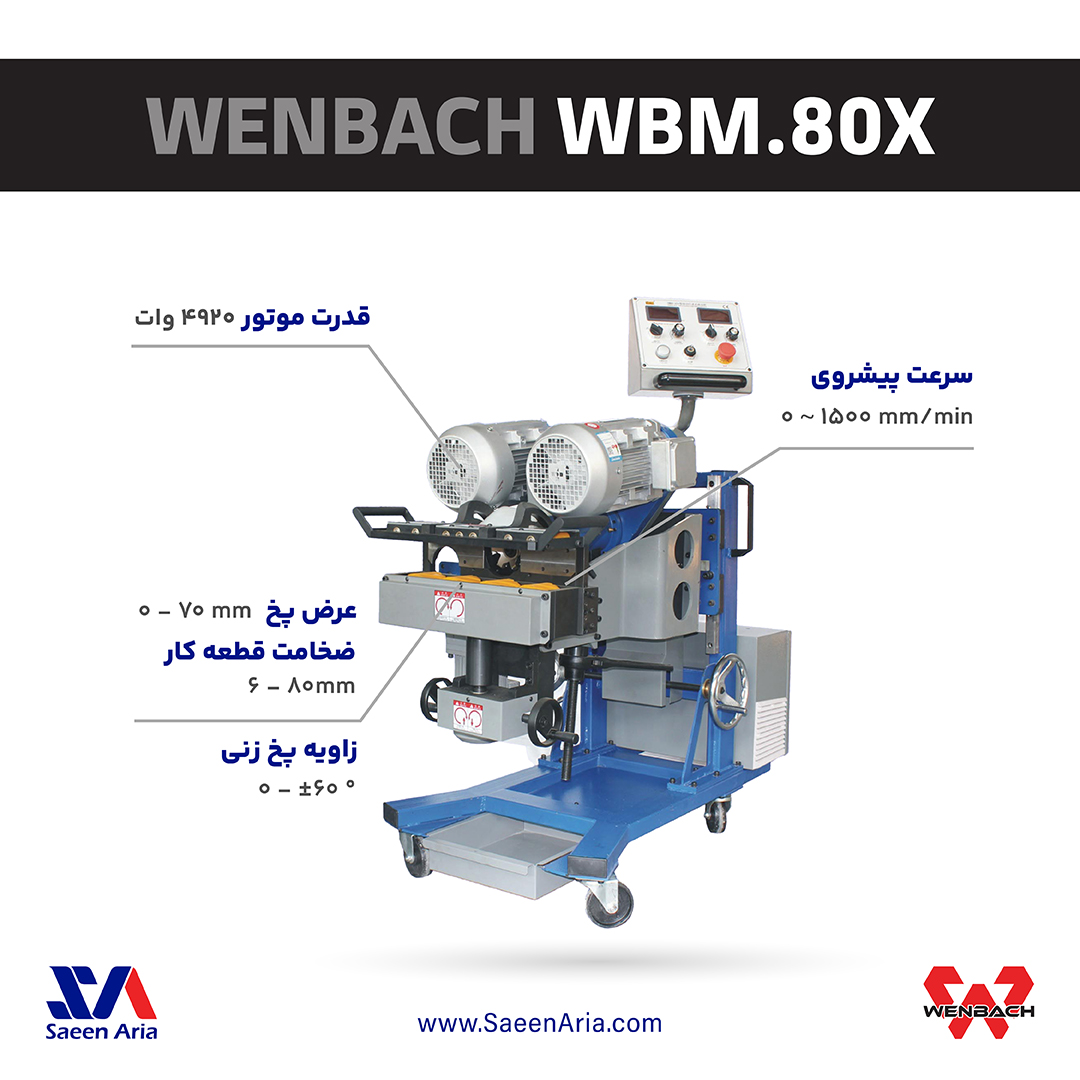

دستگاه پخ زن ورق ونباخ مدل WBM.80X
پخ زن ونباخ WBM.80X با طراحی منحصربهفرد خود، قابلیت چرخش دارد و این امکان را فراهم میسازد که هم عملیات پخ زنی روی ورق و هم پخ زنی زیر ورق را بدون نیاز به جابجایی ورق فلزی انجام دهد. این ویژگی باعث میشود که دیگر نیازی به بلند کردن یا برگرداندن ورقهای سنگین فلزی نباشد. این دستگاه برای ورقهایی با ضخامت ۶ تا ۸۰ میلیمتر مناسب بوده و امکان تنظیم زاویه پخ در بازه ۰ تا ۶۰ درجه را دارد. عرض پخ ایجادشده توسط این دستگاه میتواند با استفاده از کارتریجهای برادهبرداری استاندارد و اینسرتهای کاربیدی تا حداکثر ۷۰ میلیمتر برسد، که کاملاً نیاز کاربرانی را برآورده میسازد که نیاز به پخ زنی دو طرفه دارند.
درخواست تماس تلفنی
اصل عملکرد پخ زن ونباخ WBM.80X بر پایه برادهبرداری است. ابزار برش این پخ زن که شامل کارتریجهای دقیق با اینسرتهای کاربیدی میباشد، لبه ورق فلزی را در زاویه مورد نظر برادهبرداری میکند تا شیار یا پخی دقیق برای جوشکاری ایجاد شود. این فرآیند از نوع پخ سرد است که از تشکیل لایه اکسیدی روی سطح فلز در محل پخ جلوگیری میکند. دستگاه برای انواع فلزات از جمله فولاد کربنی، فولاد ضد زنگ و آلیاژهای آلومینیوم مناسب است.
پس از اتمام فرآیند پخ زنی، سطح نهایی کاملاً آمادهی جوشکاری بوده و نیازی به پلیسهگیری یا پرداخت اضافه ندارد. پخ زن ونباخ WBM.80X توانایی حرکت خودکار در امتداد لبه ورق را دارد و با عملکرد آسان، بازدهی بالا، عدم آلودگی و سازگاری با محیط زیست، گزینهای ایدهآل برای خطوط تولید صنعتی و محیطهای حرفهای فلزکاری به شمار میرود.
| منبع تغذیه | برق سهفاز AC 380 ولت با فرکانس 50 هرتز |
| توان کلی | 4920 وات |
| سرعت چرخش محور (Spindle) | 500 تا 1050 دور در دقیقه (پیوسته - قابل تنظیم) |
| سرعت پیشروی | 0 تا 1500 میلیمتر در دقیقه |
| ضخامت قطعه کار | 6 تا 80 میلیمتر |
| حداقل عرض قطعه کار | بیشتر از 80 میلیمتر |
| حداقل طول قطعه کار | بیشتر از 300 میلیمتر |
| زاویه پخ زنی | 0 تا 60± درجه (پیوسته - قابل تنظیم - روی ورق و زیر ورق) |
| عرض پخ یک مرحلهای | 20 میلیمتر |
| حداکثر عرض پخ | 70 میلیمتر |
| قطر کارتریج | 80 میلیمتر |
| تعداد اینسرت (الماسه) | 6 عدد / 8 عدد |
| ارتفاع میز کار | 800 تا 810 میلیمتر |
| ابعاد میز کار | 800 در 1200 میلیمتر |
| وزن خالص دستگاه | 310 کیلوگرم |
ویژگیهای فنی پخ زن ونباخ WBM.80X
- حرکت خودکار دستگاه در امتداد لبه ورق جهت انجام عملیات پخ زنی
- چرخهای همهجهته برای جابجایی آسان و نگهداری راحت
- استفاده از سیستم پخ زنی سرد برای جلوگیری از ایجاد لایه اکسیدی با بهرهگیری از هدهای استاندارد و اینسرتهای کاربیدی
- دقت سطح پخزده بالا با کیفیتی در محدوده R3.2 تا R6.3
- دامنه عملکرد وسیع با قابلیت تنظیم آسان ضخامت کلمپ و زاویه پخ
- طراحی ویژه با قرارگیری گیربکس در بخش پشتی دستگاه برای افزایش ایمنی
- پشتیبانی از انواع اتصالات پخ شامل V/Y، X/K، U/J، L و همچنین حذف لایههای پوششدار (cladding removal)
- سرعت پخ زنی متغیر در بازهای بین ۰.۴ تا ۱.۲ متر بر دقیقه
این مدل از پخ زنهای ونباخ با طراحی کاربردی و صنعتی، پاسخی جامع به نیازهای کاربران در صنایع سنگین و نیمهسنگینی است که به عملیاتهای پخ زنی و جوشکاری نیازمندند.
