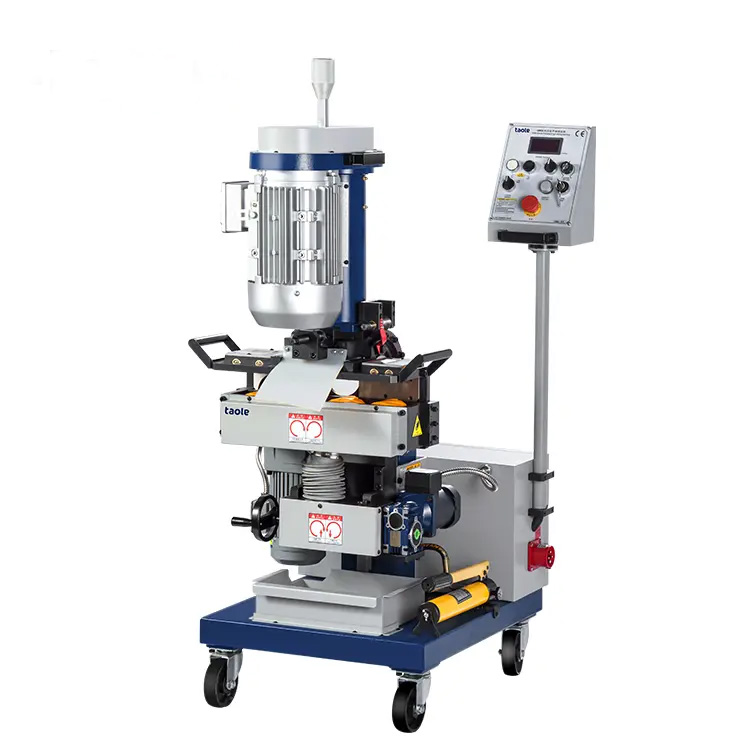

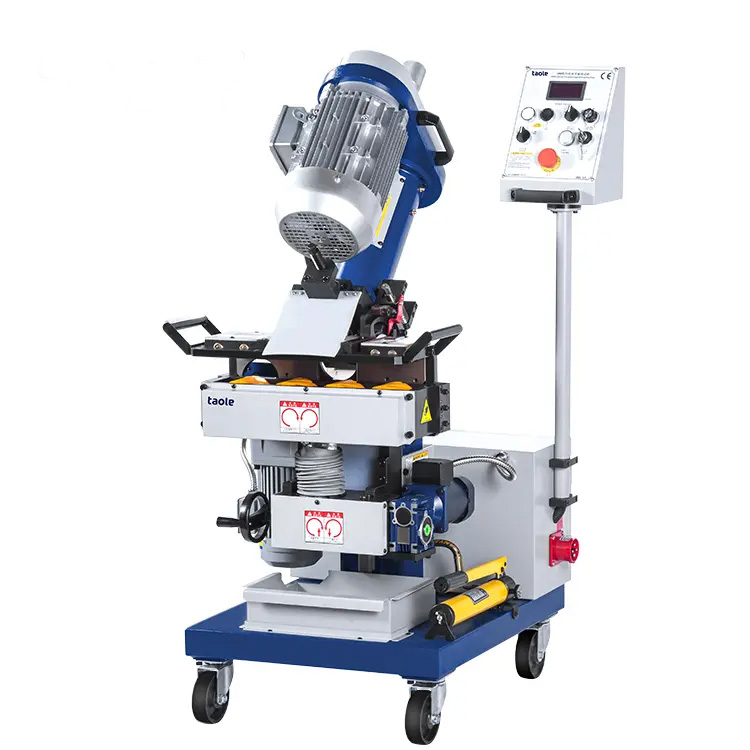

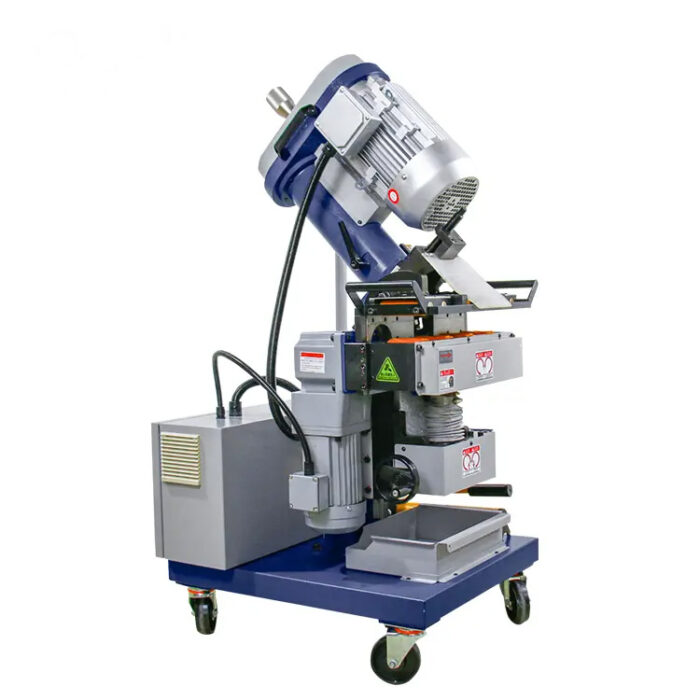

دستگاه پخ زن ورق ونباخ مدل WBM.60V
پخ زن ورق ونباخ WBM.60V یک دستگاه لبه ورق با پیشروی خودکار است که برای عملیات آمادهسازی لبهی ورق جهت جوشکاری طراحی شده است. این دستگاه قابلیت اجرای عملیات فرزکاری لبه، پخ زنی، و حذف پوششهای سطحی را دارد. پخ زن ونباخ مدل WBM.60V با دقت بالا، بازدهی مناسب و طراحی مهندسیشده، راهحلی مؤثر برای صنایع سنگین و سبک نظیر سولهسازی، سازه فلزی، ساختمان سازی، ماشین سازی و هر صنعتی که با ورقهای نسبتا ضخیم سروکار دارد، در فرآیند پخ زنی و آمادهسازی جوشکاری به شمار میرود.
این دستگاه قادر است پخهایی به اشکال V یا Y شکل ایجاد کند و همچنین قابلیت فرزکاری عمودی در زاویه صفر درجه را داراست. محدوده ضخامت ورق قابل پردازش توسط پخ زن WBM.60V ونباخ از ۶ تا ۶۰ میلیمتر بوده و زاویه پخ قابل تنظیم از ۰ تا ۶۰ درجه میباشد. حداکثر عرض پخ قابل دستیابی تا ۴۵ میلیمتر است که این ویژگی، دستگاه را برای انواع اتصالات جوشی بهینه میسازد.
درخواست تماس تلفنی
کاربردهای پخ زن WBM.60V ونباخ در صنایع
دستگاه پخ زن ونباخ WBM.60V در طیف گستردهای از صنایع سنگین و سبک مورد استفاده قرار میگیرد که نیازمند آمادگی دقیق لبه برای جوشکاری هستند. از جمله این صنایع میتوان به موارد زیر اشاره کرد:
- صنایع هوافضا
- کشتیسازی و صنایع دریایی
- سازههای فلزی
- سولهسازی
- ساختمان سازی
- ماشین سازی

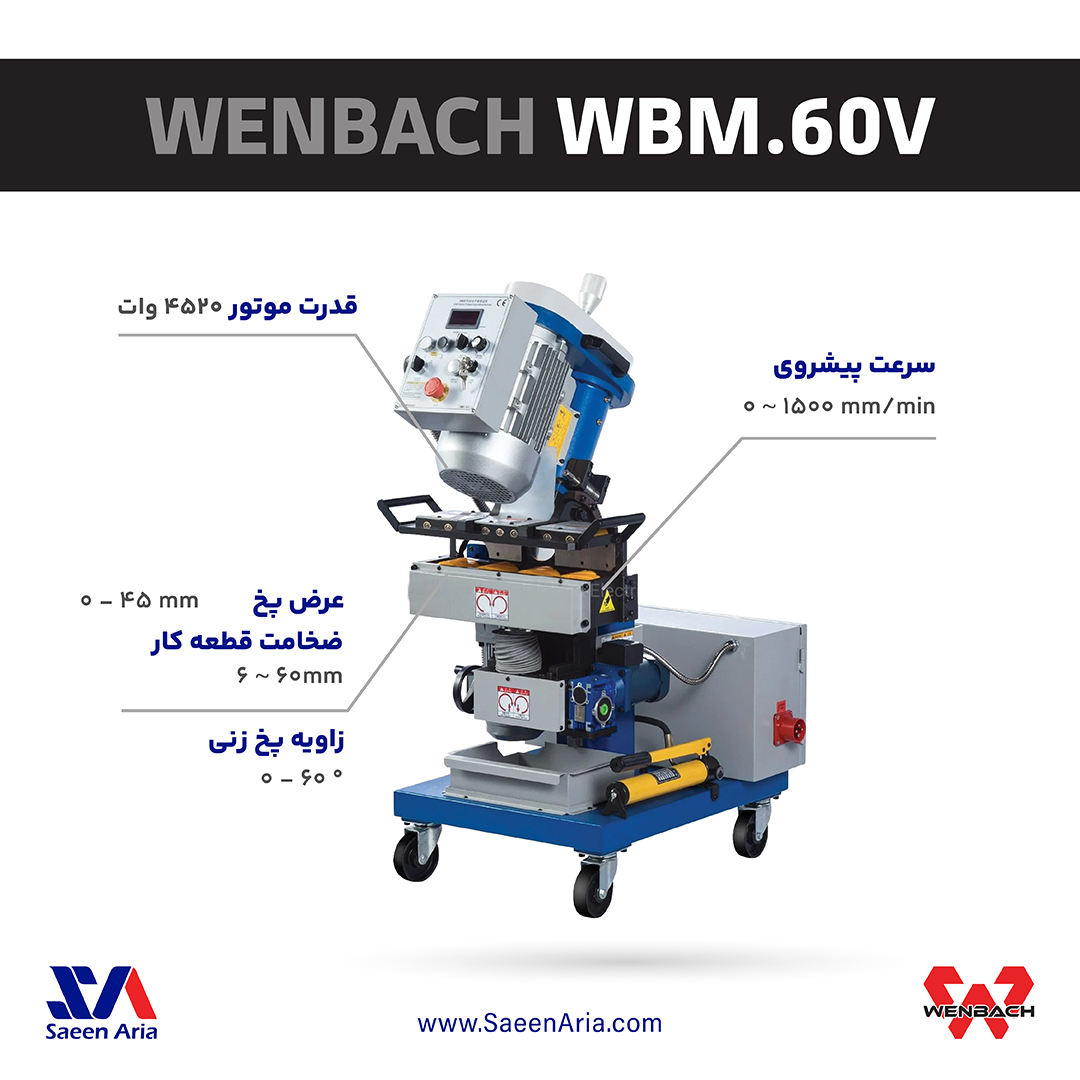

| منبع تغذیه | برق سهفاز AC 380 ولت با فرکانس 50 هرتز |
| توان کلی | 3400 وات |
| سرعت چرخش محور (Spindle) | 1050 دور در دقیقه |
| سرعت پیشروی | 0 تا 1500 میلیمتر در دقیقه |
| ضخامت قطعه کار | 6 تا 60 میلیمتر |
| حداقل عرض قطعه کار | بیشتر از 80 میلیمتر |
| حداقل طول قطعه کار | بیشتر از 300 میلیمتر |
| زاویه پخ زنی | 0 تا 60 درجه (پیوسته - قابل تنظیم) |
| عرض پخ یک مرحلهای | 10 تا 20 میلیمتر |
| حداکثر عرض پخ | 0 تا 45 میلیمتر |
| قطر کارتریج | 63 میلیمتر |
| تعداد اینسرت (الماسه) | 6 عدد |
| ارتفاع میز کار | 700 تا 760 میلیمتر |
| ارتفاع پیشنهادی میزکار | 730 میلیمتر |
| ابعاد میز کار | 800 در 800 میلیمتر |
| وزن خالص دستگاه | 200 کیلوگرم |
ویژگیهای فنی پخ زن ونباخ WBM.60V
- پیشروی خودکار در امتداد لبه ورق: پخ زن WBM.60V ونباخ با استفاده از مکانیزم پیشروی خودکار، به صورت موازی با لبه ورق حرکت میکند و عملیات پخ زنی را با یکنواختی و دقت بالا انجام میدهد. این امر باعث افزایش کیفیت و سرعت فرآیند میشود.
- مجهز به چرخهای متحرک چند جهت(Universal Wheels) : این ویژگی جابجایی و انبار کردن دستگاه را آسان و سریع میسازد؛ بهخصوص در محیطهای صنعتی با فضای محدود.
- سیستم پخ سرد : استفاده از کارتریج و اینسرتهای با کیفیت، باعث کاهش تولید حرارت در حین پخ زنی میشود. این عملکرد از ایجاد لایه اکسیدی روی سطح جلوگیری کرده و شرایط سطحی مناسب برای جوشکاری بدون نیاز به تمیزکاری ثانویه را فراهم میسازد.
- قابلیت تنظیم انعطافپذیر: پخ زن WBM.60V ونباخ از طراحی ماژولار برای تنظیمات مختلف پشتیبانی میکند و امکان تطبیق با ضخامتهای متنوع ورق و زوایای مختلف پخ را دارد.
- طراحی ایمن و مهندسی شده: قرارگیری گیربکس در بخش پشتی پخ زن موجب افزایش ایمنی اپراتور و دوام بیشتر قطعات مکانیکی شده است.
- پشتیبانی از انواع اتصالات: مناسب برای اجرای انواع اتصالات پخدار مانند اتصال V، اتصال Y و همچنین فرزکاری عمودی برای ضخامتهای مشخص.
- سیستم کلمپ اتوماتیک: این سیستم فرآیند تثبیت ورق را سریع و دقیق انجام میدهد و به دلیل مکانیزم تنظیم دستی (Hand Wheel)، امکان کنترل دقیقتر بر عمق و زاویه پخ فراهم شده است.
