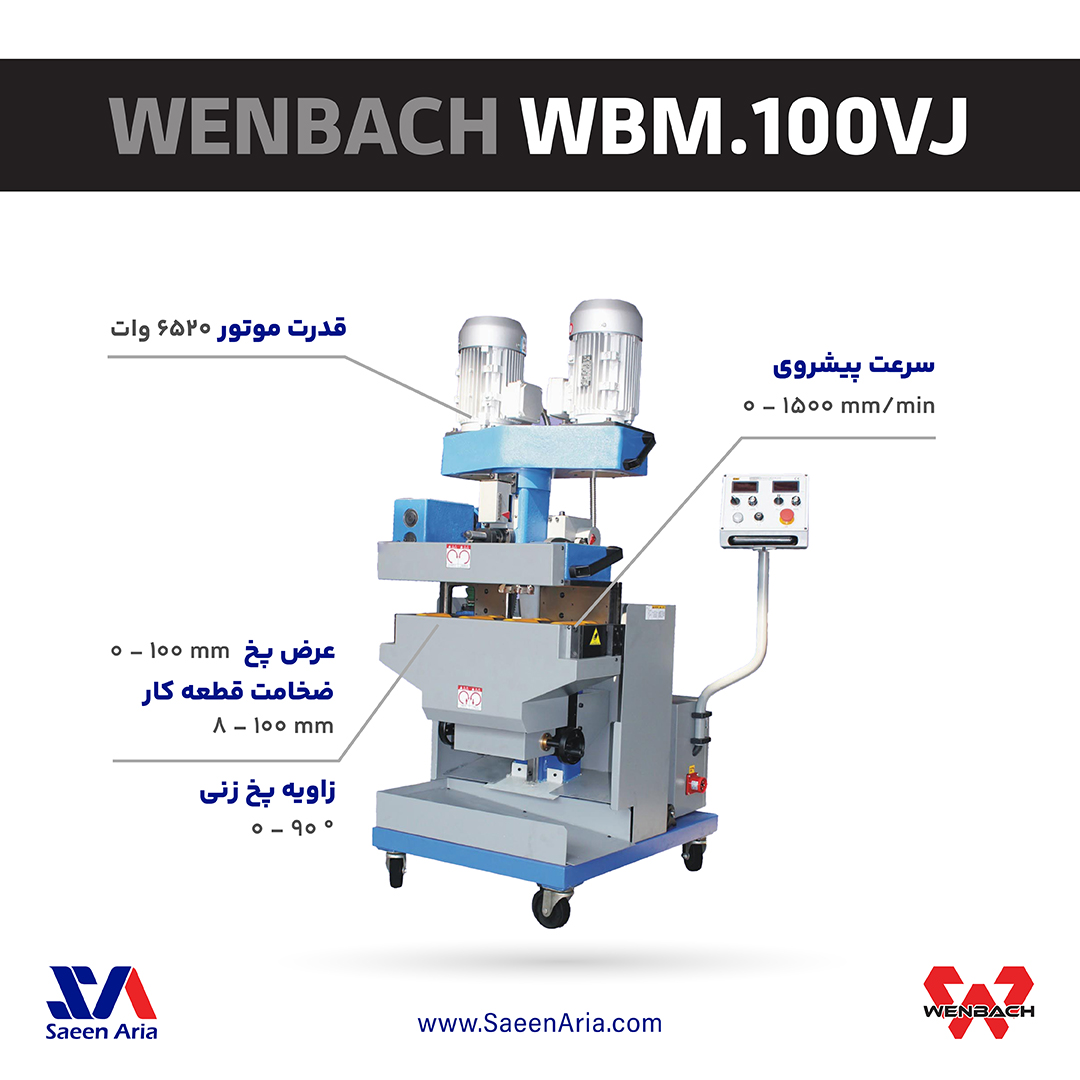

دستگاه پخ زن ورق ونباخ مدل WBM.100VJ
پخ زن ونباخ WBM.100VJ بهطور خاص برای عملیات پخ زنی سنگین در ورقهای فلزی ضخیم طراحی شده است و گزینهای حرفهای برای صنایع جوشکاری سنگین به شمار میرود. این دستگاه توانایی کار با ورقهایی با ضخامت ۶ تا ۱۰۰ میلیمتر را دارد و قابلیت تنظیم زاویه پخ از ۰ تا ۹۰ درجه را ارائه میدهد. عملکرد پرقدرت این مدل امکان ایجاد عرض پخ تا ۱۰۰ میلیمتر را فراهم کرده است که برای پروژههای صنعتی بزرگ، بسیار ایدهآل است.
دستگاه پخ زن ونباخ WBM.100VJ بر اساس اصول برادهبرداری طراحی شده است. ابزار برش آن که متشکل از کارتریجهای با کیفیت و اینسرتهای کاربیدی است، لبه ورق فلزی را با زاویه دلخواه برادهبرداری میکند تا سطح مورد نیاز برای عملیات جوشکاری فراهم شود. این فرآیند بهصورت پخ سرد انجام میشود و از ایجاد لایه اکسیدی در محل پخ جلوگیری میکند. دستگاه برای فلزاتی مانند فولاد کربنی، فولاد ضد زنگ و آلیاژهای آلومینیوم مناسب است و پس از اتمام عملیات پخ زنی، قطعه آمادهی جوشکاری است و نیازی به عملیات ثانویه مانند پلیسهگیری ندارد.
پخ زن ونباخ WBM.100VJ میتواند بهصورت خودکار در امتداد لبههای ورق حرکت کند و با بهرهگیری از طراحی صنعتی دقیق، کارایی بالا، کاربری آسان، سازگاری با محیط زیست و عملکرد بدون آلودگی، در رده پخ زنهای پیشرفته صنعتی قرار میگیرد.
درخواست تماس تلفنی
مشخصات پخ زن ورق ونباخ مدل WBM.100VJ
پخ زن ونباخ WBM.100VJ با منبع تغذیهی جریان متناوب ۳۸۰ ولت و فرکانس ۵۰ هرتز کار میکند و دارای توان کلی ۶۵۲۰ وات است که امکان عملکرد مستمر و پرقدرت را فراهم میسازد. سرعت چرخش اسپیندل دستگاه در بازهای بین ۵۰۰ تا ۱۰۵۰ دور در دقیقه قابل تنظیم است و همچنین سرعت پیشروی آن در بازه ۰ تا ۱۵۰۰ میلیمتر بر دقیقه متغیر میباشد. این دستگاه قابلیت کلمپ ورقهایی با ضخامت بین ۶ تا ۱۰۰ میلیمتر را دارد و برای عملکرد صحیح، حداقل عرض ورق باید بیش از ۱۰۰ میلیمتر و طول آن بیش از ۳۰۰ میلیمتر باشد. زاویه پخ قابل تنظیم از ۰ تا ۹۰ درجه بوده و عرض پخ در یک مرحله پخ زنی بین ۱۵ تا ۳۰ میلیمتر متغیر است. در مجموع، دستگاه توانایی ایجاد پخی با عرض کلی تا ۱۰۰ میلیمتر را دارد. همچنین قطر کارتریج برادهبرداری آن ۱۰۰ میلیمتر است که با دقت بالا فرآیند برادهبرداری را انجام میدهد. این ویژگیها باعث شدهاند که این مدل از پخ زنهای ونباخ، گزینهای حرفهای و مطمئن برای خطوط تولید سنگین فلزی باشد.
| منبع تغذیه | برق سهفاز AC 380 ولت با فرکانس 50 هرتز |
| توان کلی | 6520 وات |
| سرعت چرخش محور (Spindle) | 500 تا 1050 دور در دقیقه (پیوسته - قابل تنظیم) |
| سرعت پیشروی | 0 تا 1500 میلیمتر در دقیقه |
| ضخامت قطعه کار | 8 تا 100 میلیمتر |
| حداقل عرض قطعه کار | بیشتر از 100 میلیمتر |
| حداقل طول قطعه کار | بیشتر از 300 میلیمتر |
| زاویه پخ زنی | 0 تا 90 درجه (پیوسته - قابل تنظیم) |
| عرض پخ یک مرحلهای | 30 میلیمتر |
| حداکثر عرض پخ | 100 میلیمتر |
| قطر کارتریج | 100 میلیمتر |
| تعداد اینسرت (الماسه) | 7 عدد / 9 عدد |
| ارتفاع میز کار | 810 تا 870 میلیمتر |
| ارتفاع پیشنهادی میزکار | 730 میلیمتر |
| ابعاد میز کار | 1200 در 1200 میلیمتر |
| وزن خالص دستگاه | 420 کیلوگرم |
ویژگیهای فنی پخ زن ونباخ WBM.100VJ
- حرکت خودکار دستگاه در امتداد لبه ورق برای اجرای یکنواخت عملیات پخ زنی
- چرخهای همهجهته جهت جابجایی آسان و نگهداری راحت
- سیستم پخ زنی سرد برای جلوگیری از اکسیداسیون سطح فلز، با استفاده از هدهای استاندارد و اینسرتهای کاربیدی
- کیفیت بالا در سطح پخ با دقتی در محدوده R3.2 تا R6.3
- دامنه عملکرد گسترده، با امکان تنظیم آسان ضخامت گیره و زاویه پخ
- طراحی منحصربهفرد و ایمن با قرارگیری گیربکس در بخش پشتی دستگاه
- قابلیت اجرای انواع اتصالات پخ شامل V/Y، X/K، U/J، L و همچنین حذف لایههای پوششدار (cladding removal)
- سرعت پخ زنی قابل تنظیم بین ۰.۴ تا ۱.۲ متر بر دقیقه
